CH 5 草圖 << Previous Next >> CH 7 曲面建模

CH 6 組裝模型

第6章-裝配建模

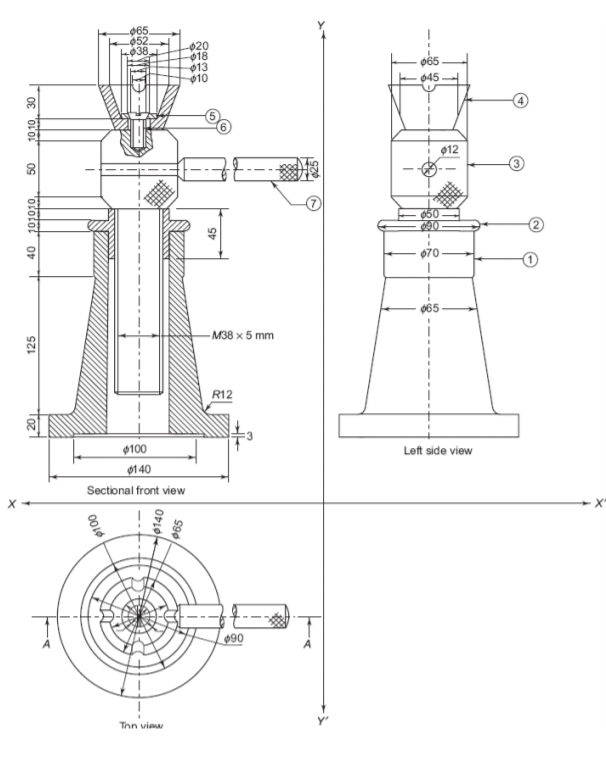

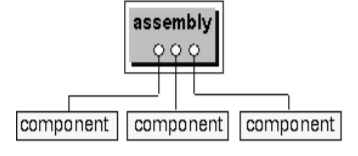

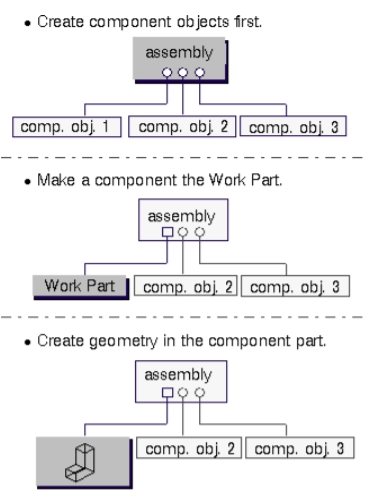

每天，我們都會看到許多將組件組裝成一個模型的示例，例如自行車，汽車和計算機。所有這些產品都是通過設計和製造單個零件，然後將它們裝配在一起而創建的。創建它們的設計師必須仔細計劃每個零件，以便它們都能完美地配合在一起以執行所需的功能。在本章中，您將學習在裝配體建模中使用的兩種方法。我們將以葉輪組件為例進行組件建模。該程序集的某些部分已經在較早的章節中進行了建模。 NX 12 Assembly是包含各個零件的零件文件。它們以這樣的方式添加到零件文件中，即零件實際上位於裝配體中並鏈接到原始零件。這樣就無需為計算機中的各個部件創建單獨的存儲空間。所有零件都是可選的，可在設計過程中用於信息和配合，以確保設計者想要的完美配合。下圖顯示瞭如何添加零部件以構成裝配體。

6.1術語裝配

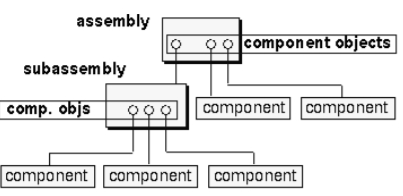

裝配是指向零件和/或子裝配的指針的集合。裝配體是零件文件，其中包含零部件對象。零部件對象零部件對像是指向包含零部件幾何形狀的零件文件的非幾何指針。零部件對象存儲信息，例如圖層，顏色，參考集，零部件相對於文件系統中零部件的裝配體和路徑的位置數據。 NX 12用於工程設計123密蘇里科技大學零件零件是零件的一個零件文件，該零件在裝配體中指向。實際的幾何圖形存儲在零部件中，並且被引用，而不是由裝配體複製。零部件的出現零部件的出現是指向零部件文件中幾何圖形的指針。使用零部件實例來創建一個或多個零部件參考，而無需創建其他幾何體。參考集參考集是零部件或子裝配中的對象的命名集合，可用於簡化高層裝配中零部件的表示。

6.2組裝方法創建任何組裝模型的基本方法有兩種。

•自上而下的方法

•自下而上的方法

6.2.1自上而下的方法

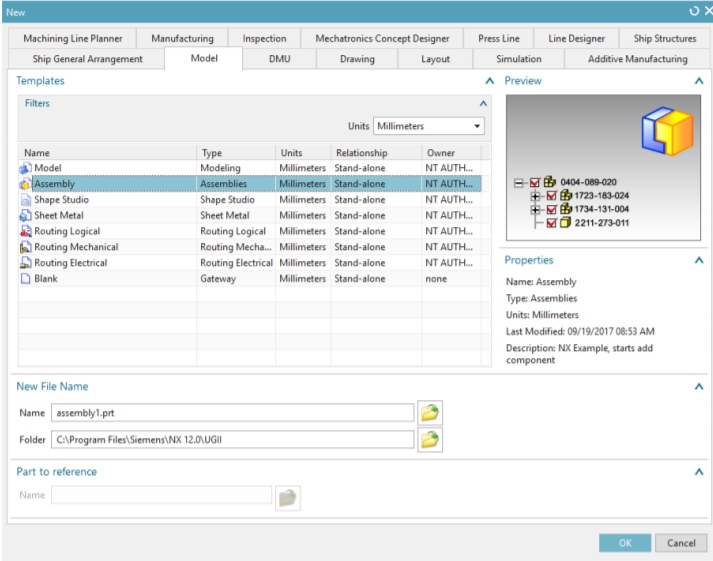

在此方法中，首先創建裝配零件文件，然後在該文件中創建零部件。然後對各個零件進行建模。這種類型的建模在新設計中很有用。

6.2.2自下而上的方法

首先以傳統方式創建零部件，然後將其添加到裝配零件文件中。當零件文件已經存在於先前的設計中並且可以重複使用時，此技術特別有用。

6.2.3混合和匹配

可以在必要時將這兩種方法結合使用，以增加裝配設計需求的靈活性。 6.3裝配和約束導航器裝配導航器和約束導航器位於屏幕左側資源欄中零件導航器的頂部。這些導航器向您顯示構成裝配體的各種內容，包括零件層次結構，零件名稱，有關零件的信息，例如零件是否為只讀，對像數以及約束狀態。

6.4匹配約束

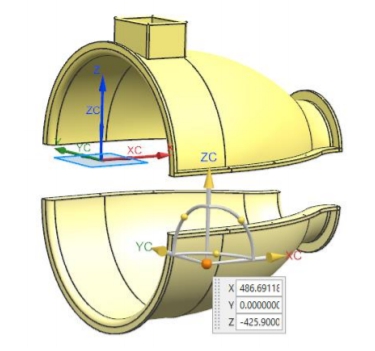

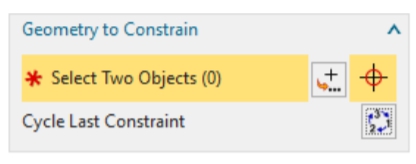

將零部件對象添加到裝配零件文件後，每個零部件對像都將與現有對象配對。通過在裝配的零部件上分配配合條件，可以在這些零部件之間建立位置關係或約束。這些關係稱為配合約束。配合條件由一個或多個配合約束組成。有不同的配合約束，如下所述：

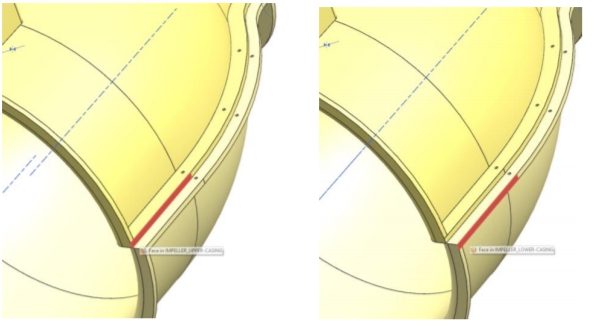

觸摸/對齊：選擇進行對齊的平面對象將是共面的，但是平面的法線將指向相同的方向。圓柱對象的中心線將彼此對齊。

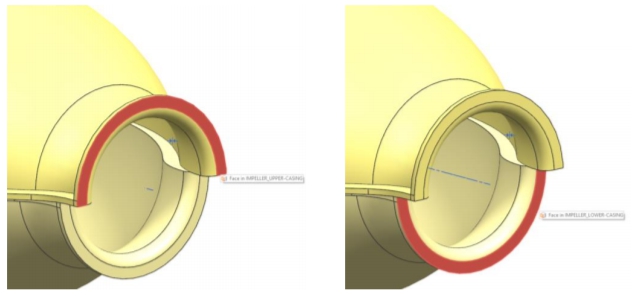

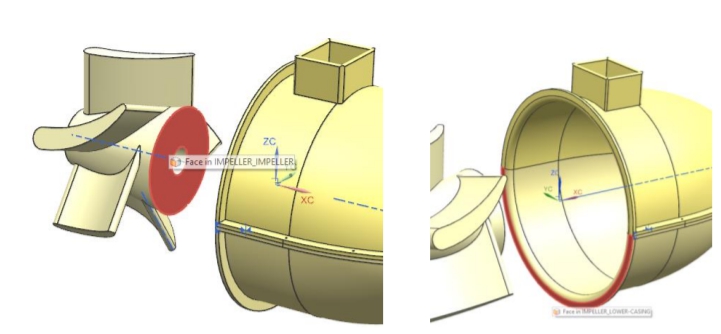

同心：約束兩個分量的圓形或橢圓形邊緣，以使中心重合，並且邊緣的平面共面。

距離：這將在兩個對象之間建立一個+/-距離（偏移）值。

平行：所選對象將彼此平行。

垂直：所選對象將彼此垂直。

鍵合：創建焊接並將零件焊接在一起以作為單個對象移動。

居中：對象將在其他對象之間居中，即沿槽定位圓柱並將圓柱在槽中居中。

角度：這將在要組裝的零部件上選擇的兩個對象實體之間固定一個恆定的角度

6.5示例

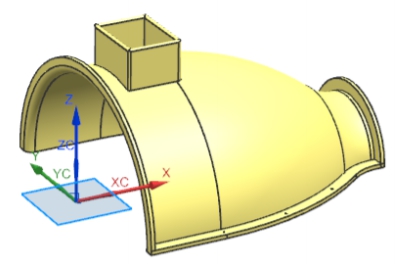

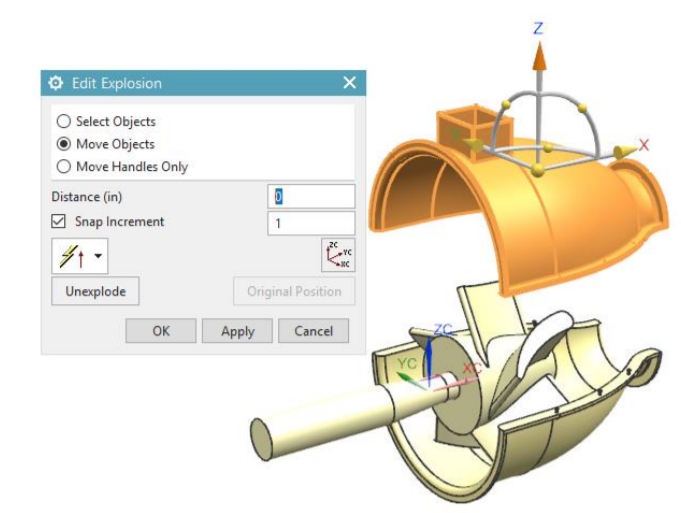

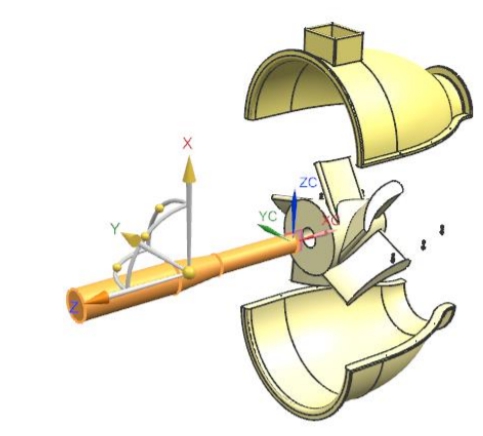

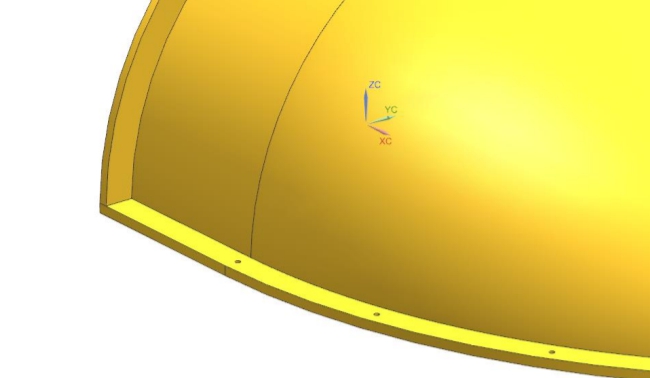

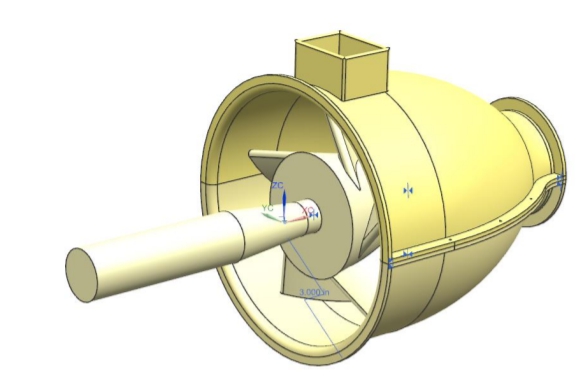

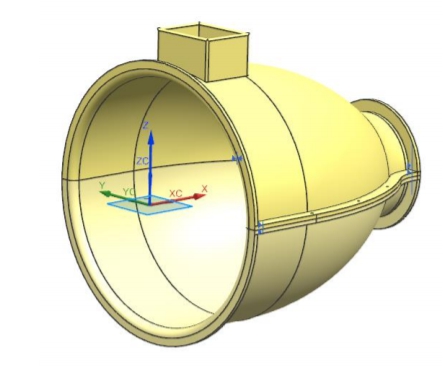

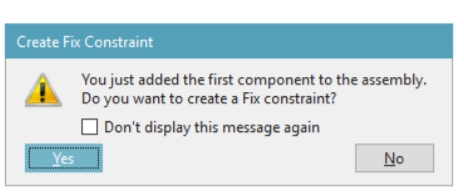

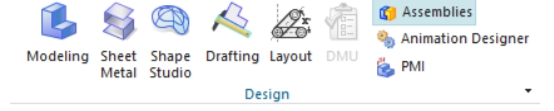

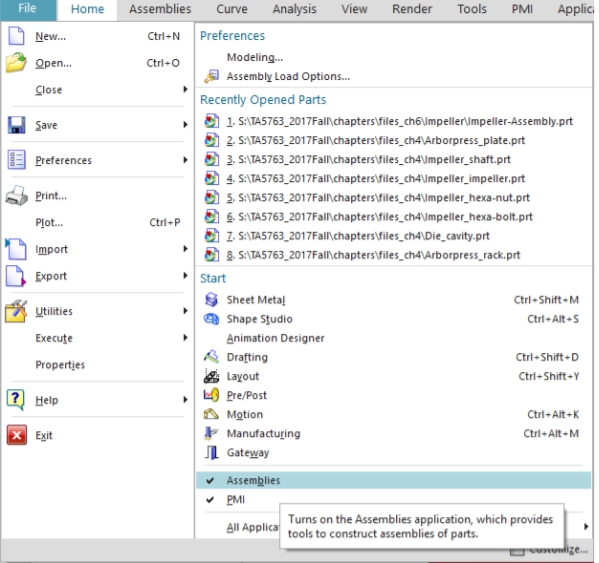

我們將組裝葉輪組件對象。您已經在前面的章節中對所有組件進行了建模。現在，我們必須將它們插入到組裝環境中，並應用約束以使它們相對於彼此定位。組裝完成後，我們可以創建分解圖並準備工程圖。在開始裝配建模之前，請在Hexabolt的葉輪下部殼體和葉輪上部殼體的每一側上分別製造三個通孔（每個殼體總共6個孔）。孔的直徑應為0.25，其位置應與下圖相似。確保下部和上部機殼在相同的位置上打孔，以便在組裝時匹配。
